KCB型齒輪式輸油泵
KCB型齒輪式輸油泵適用于輸送各種油類、如重油、柴油、潤滑油，配用銅齒輪可輸送內點低液體，如氣油、笨等所以稱為齒輪油泵，不銹鋼齒輪泵可輸送飲料和腐蝕性的液體。不適用于含硬質顆粒或纖維的，適用粘度為5×10-5～1.5×103m2/s。溫度不高為70℃。
KCB型齒輪式輸油泵工作原理：
該電動抽油泵結構簡單緊湊，使用和保養方便。
具良好的自吸性，故每次開泵前不須灌入液體。
潤滑是靠輸送的液體而自動達到的，故日常工作時無須另加潤滑液。
利用彈性聯軸器傳遞動力可以補償因安裝時所引起的微小偏差。在油泵工作中受到不可避免的液壓沖擊時，能起到良好的緩沖作用。
KCB型齒輪式輸油泵型號意義
KCB型齒輪式輸油泵結構說明
KCB型齒輪式輸油泵泵體、齒輪、前后泵蓋、安全閥、軸承及密封裝置等零、部件組成.
泵體、前后蓋等零件為灰鑄鐵件，齒輪用優質碳素鋼制作；亦可根據用戶需要用銅材或不銹鋼制作。
安全閥。2CY系列齒輪式潤滑泵自身不帶安全閥，用戶在使用時需自行在管路系統中安裝安全閥。KCB,2CY系列油泵在后泵蓋或泵體上方裝有安全閥，當泵或排出管道發生故障或將排出閥門完全關閉而產生高壓和高壓沖擊時安全閥就會自動打開，卸除部分或全部的高壓液體回到吸入腔，從而對泵及管道起到安全保護作用。

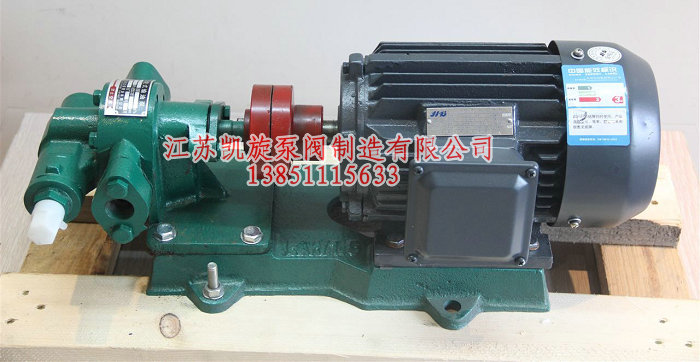

凱旋生產的KCB型齒輪式輸油泵產品實拍圖
安裝KCB型齒輪式輸油泵
KCB型齒輪式輸油泵安裝前應檢查泵在運輸中是否受到損壞，如電機是否受潮、泵進出口的防塵蓋是否損壞而使污物進入泵腔內部等。
安裝管道前應先對管道內壁用清水或蒸氣清洗干凈。安裝時應避免使管道的重量由泵來承擔，以免影響泵的精度及壽命。
齒輪油泵應盡量靠近油池；管道各聯接部位不得漏氣、漏液，否則會發生吸不上液體的現象。
為防止顆粒雜盾等污物進入泵內，應在吸入口安裝金屬過濾網，過濾精度為30目/in，過濾面積應大于進油管橫截面積三倍以上。
進出口管路建議安裝真空表及壓力表，以便監視泵的工作狀態。
當油池較深、吸油管路較長或介質粘度較高而造成真空度過高時，可將進油管加粗一擋。吸油管路較長時還應安裝底閥。
KCB型齒輪式輸油泵性能參數表
|
型號 |
口徑 |
流量 |
排出壓力 |
吸程 |
電機型號 |
電機功率 |
|
(L/min) |
(MPa) |
(m) |
(Kw) |
|||
|
KCB-18.3 |
3/4" |
18.3 |
1.45 |
5 |
Y90L-4 |
1.5 |
|
KCB-33.3 |
3/4" |
33.3 |
1.45 |
5 |
Y100L1-4 |
2.2 |
|
KCB-55 |
1" |
55 |
0.33 |
5 |
Y90L-4 |
1.5 |
|
KCB-83.3 |
11/2" |
83.3 |
0.33 |
5 |
Y100L1-4 |
2.2 |
|
KCB-200 |
2" |
200 |
0.33 |
5 |
Y112M-4 |
4 |
|
KCB-200 |
2" |
200 |
0.6 |
5 |
Y132S-4 |
5.5 |
|
KCB-300 |
3" |
300 |
0.36 |
5 |
Y132M-4 |
5.5 |
|
KCB-483.3 |
3" |
483.3 |
0.36 |
5 |
Y132M-4 |
7.5 |
|
KCB-483.3 |
3" |
483.3 |
0.6 |
5 |
Y160M-4 |
11 |
|
KCB-633 |
4" |
633 |
0.28 |
5 |
Y160L-6 |
11 |
|
KCB-960 |
4" |
960 |
0.3 |
5 |
Y180M-4 |
18.5 |
KCB型齒輪式輸油泵工作前的檢查
KCB型齒輪式輸油泵的各緊固件是否牢固。主動軸轉動是否輕重均勻一致。
進出管道的閥門是否打開。
KCB型齒輪式輸油泵的旋轉方向是否符合要求。
初次使用前應向泵內注入適量介質。
KCB型齒輪式輸油泵工作時的維護
注意KCB型齒輪式輸油泵的壓力表及真空表的讀數應符合該泵所規定的技術規范以內。
當KCB型齒輪式輸油泵在運轉中有不正常的噪音或溫升過高時，應立即停泵檢查。
一般情況下，不得任意調整安全閥，如需調整時，要用儀器校正。使安全閥的截止壓力為KCB型齒輪式輸油泵
額定壓力的1.5-2倍。泵的停止，關閉進出管道閥門。
